關鍵詞：?jiǎn)螌?duì)以太網、PoDL供電、10BASE-T1L、單對以太網交換機、單對以太網中繼器

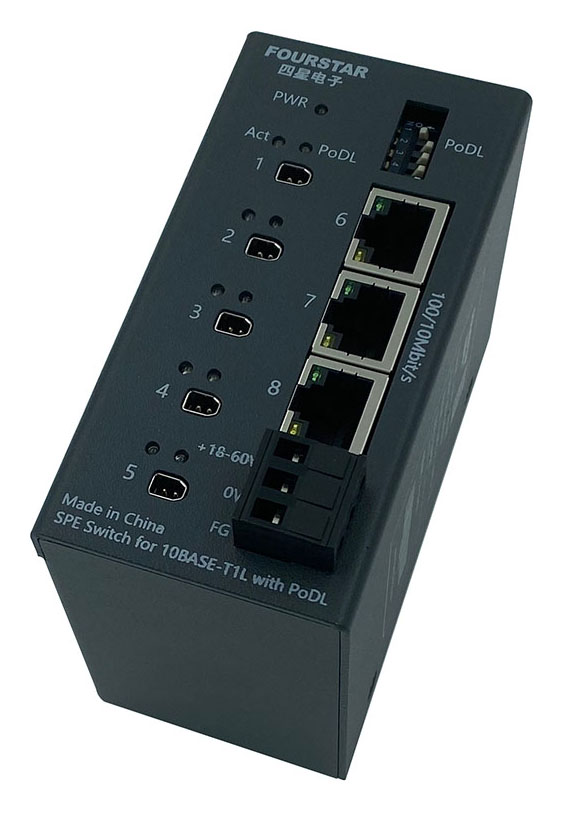

如下圖10BASE-T1L單對以太網交換機IE3-10T1L5：
該單對以太網接口連接器采用的是符合IEC63171-2的連接器，連接SPE終端設備需要一根具有相同標準的帶連接器插頭的SPE電纜。
不使用PoDL供電時，對SPE雙絞線電纜的截面積沒什么要求，通常采用AWG22（截面積約0.3mm2）的雙絞線即可，最大傳輸距離為1000米。

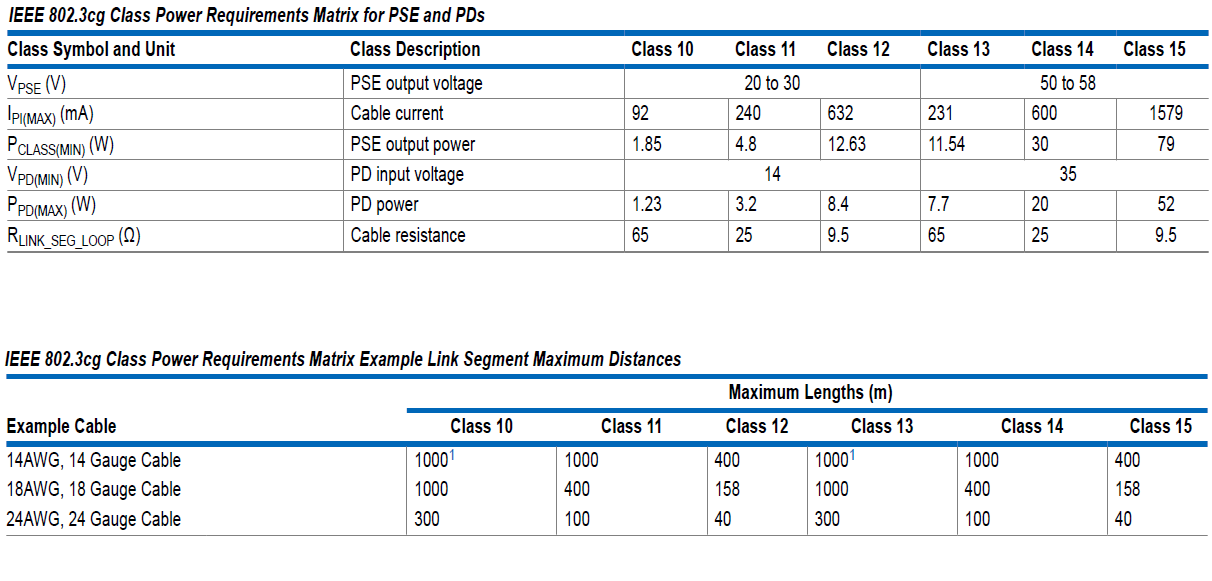

開啟PoDL供電時，由于SPE電纜中流過功率電流，會在電纜上產生一定的壓降，功率越大壓降越大，電纜電阻越大壓降越大，所以在不同受電設備PD的功率等級下，電纜的截面積決定了最大傳輸距離，參考下表IEEE802.3cg標準。
從上表中可知，當PoDL供電功率較大且電纜較長時，須使用截面積較大的的SPE電纜以減少線損，而這種粗纜往往不易裝入SPE連接器，可采用下面兩種方法增加PoDL的傳輸距離：

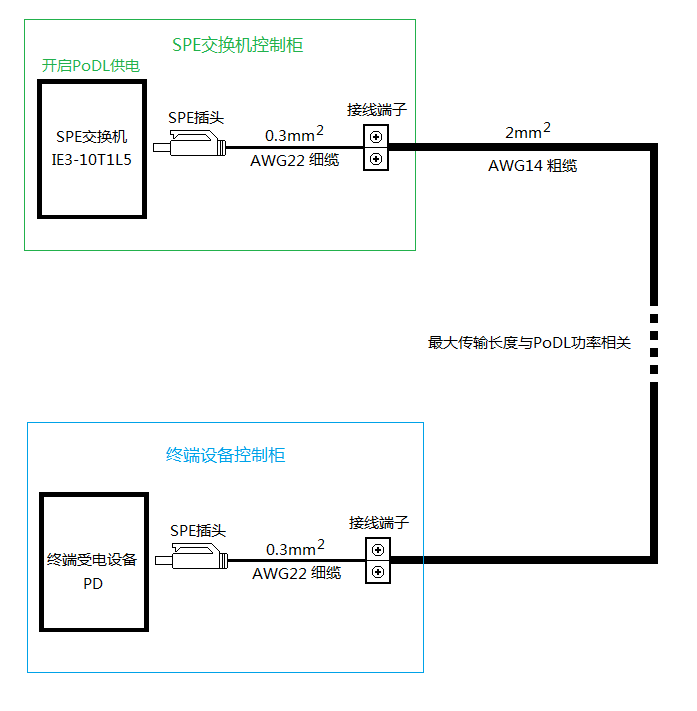

1、SPE交換機的連接器插頭到控制柜出線端子用細纜，SPE交換機控制柜的出線到現場終端設備控制柜的進線之間用粗纜，不同功率等級下的最大電纜長度參看上面的IEEE802.3cg標準表格里的數據，現場控制柜到終端受電設備之間用細纜。如下圖所示：

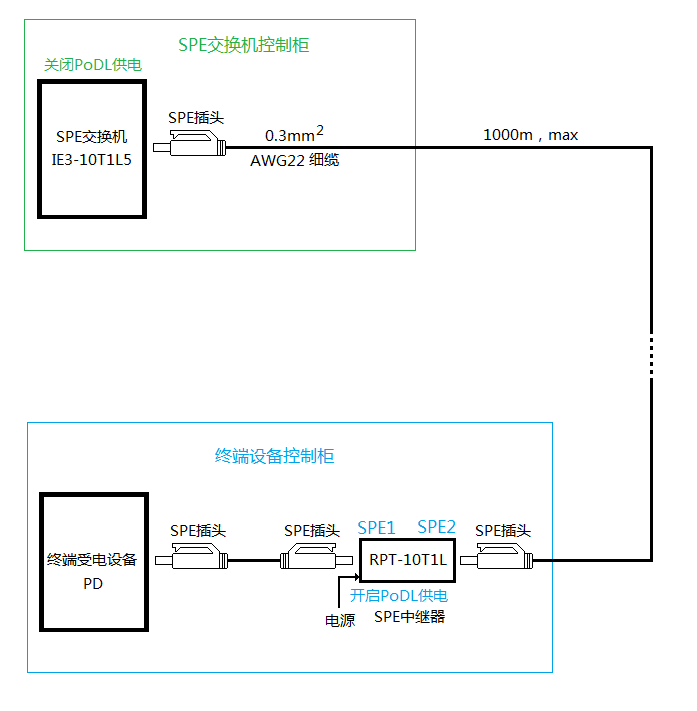

2、在現場終端受電設備前安裝一個四星電子的SPE中繼器RPT-10T1L，終端受電設備的電力由中繼器的工作電源供給，這樣就可全部使用細纜節省費用，這時SPE交換機的PoDL供電可以關閉，不同功率等級下的最大電纜長度都可達到1000米，因?yàn)榇藭r(shí)SPE交換機到SPE中繼器之間只傳輸數據，如下圖所示：
